一、氣泡水位計概述

氣泡水位監測站又稱氣泡水位計，水位監測站，氣泡水位監測站采用微型氣泵作為吹氣引壓裝置，將水下測點處的靜水壓力轉換成氣體的壓強值并通過測管引至水面以上，再用壓力傳感器進行感應和處理，從而實現水位的測量，可用于水利水文、大壩上下游、海洋、地下水水位、石油、化工、污水處理廠、城市排水泵站等監測。

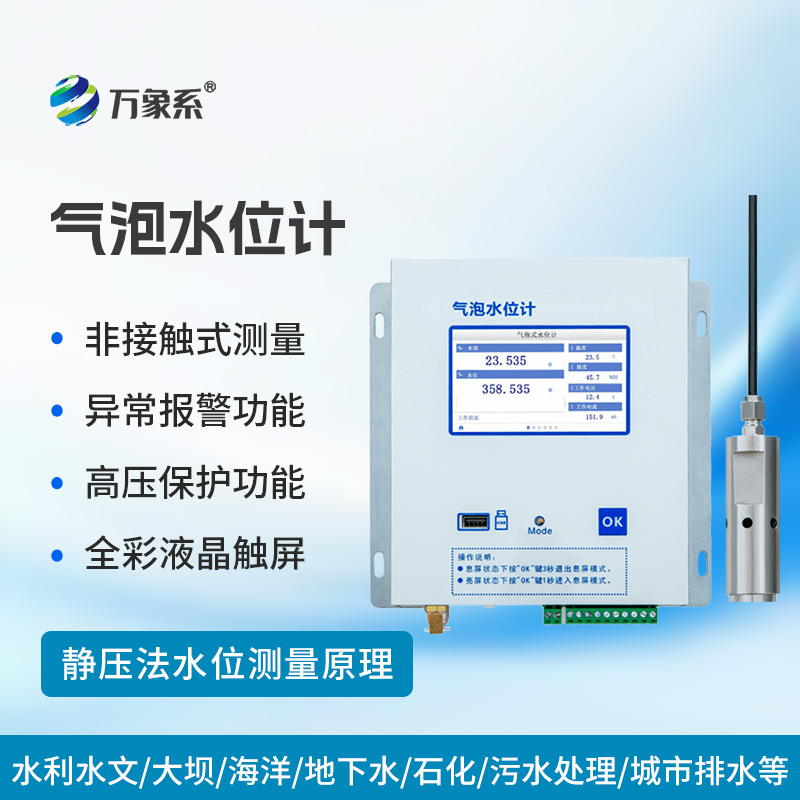

WX-QPSW氣泡水位計是由山東萬象環境科技有限公司自主研發和生產的高精度水位測量儀器。它采用微型氣泵作為吹氣引壓裝置，將水下測點處的靜水壓力轉換成氣體的壓強值并通過測管引至水面以上，再用壓力傳感器進行感應和處理，從而實現水位的測量。由于壓力傳感器測量的是壓縮空氣的壓強，而無需接觸被測液體，所以長期穩定性極高。

氣泡水位計具有高精度、高可靠、高智能、免氣瓶、免測井、免維護、抗振動、壽命長的特點，特別適用于流動水體、大中小河流、水庫、或者水體污染嚴重和腐蝕性強的工業廢水等不便建測井或建井昂貴的場合，如：水利水文、大壩上下游、海洋、地下水水位、石油、化工、污水處理廠、城市排水泵站等監測。

二、氣泡水位計功能特點

1. 非接觸式測量，精度高、穩定性好、維護方便;

2. 安裝便捷，無需建測井，且不受水面漂浮物的影響;

3. 通過選配溫度傳感器，可補償大氣壓力受溫度變化的影響;

4. 具有模擬輸出和數字通訊接口，方便用戶使用;

5. 具有溫濕度異常、電壓電流異常報警功能;

6. 具有高壓保護功能，可延長電機使用壽命;

7. 配置4.3寸觸摸屏和喚醒按鍵，直觀顯示實時水深、水位等數據，操作靈活;

8. 自動校準功能，每隔1h校準一次;

9. 設備標配1個USB2.0接口，支持USB數據導出;

10. 設備內置64Mb存儲芯片，循環存儲測量記錄;

11. 采用Modbus通訊協議，方便與各種數據采集設備對接。

12. 內置4G/NBIOT無線通訊，傳輸數據到服務器(選配)。

三、技術參數

水位測量原理：靜壓法

量 程：20m/30m/40m/50m可選

測量精度：0.03%FS

長期穩定性：≤±0.1% F.S.每年

分辨率：1mm

測量間隔：1～60分鐘可設置，默認1分鐘

氣管規格：標配6mm(外徑)*3mm(內徑)尼龍氣管，其他規格需定制

測量介質：水(江、河、湖泊、地下水等)，特殊液體可定制

供電：11～24VDC

顯示屏：4.3寸IPS全彩液晶觸摸屏

按鍵：1個輕觸式按鍵

存儲：內置64Mb存儲芯片，可存儲顯示約22萬條。

數據接口：標配1個USB2.0接口

數據導出：支持USB數據導出

設備狀態采集：實時采集設備供電電壓和電流、設備內部溫濕度值。

外部傳感器接口：可選配1路溫度傳感器接入。

實時數據查看：設備主頁可顯示水深、水位、內部溫濕度、供電電壓電流數據、系統時間以及設備實時工作狀態。

歷史數據查看：分頁按時間排序查看所有的歷史數據。

數據統計：自動生成實時數據曲線圖表，可自動統計最近十分鐘的最大、最小、平均值。

參數配置：可通過顯示界面配置設備地址、波特率、基海拔、基水深、工作間隔、打氣時間、系統時間等參數，參數輸入框為彈出式輸入框，并具備限值提示功能。

清除數據：一鍵清除歷史數據功能。

節能設置：可設定觸摸屏息屏?xí)r間，顯示屏自動進入節能模式，支持一鍵喚醒顯示屏。

通訊接口：標配1路RS485、支持選配1路RS232、1路SDI接口、1路4-20mA模擬量接口、1路4G/NB-iot無線接口上傳至服務器。

通訊協議：支持MODBUS-RTU協議/AN-UNION協議(選配)。

存儲溫度：-20～80℃。

工作溫度：0～60℃。

規格尺寸為：190mm(長)x198mm(寬)x58mm(高)。

重量：1.5KG(不含氣管)。
