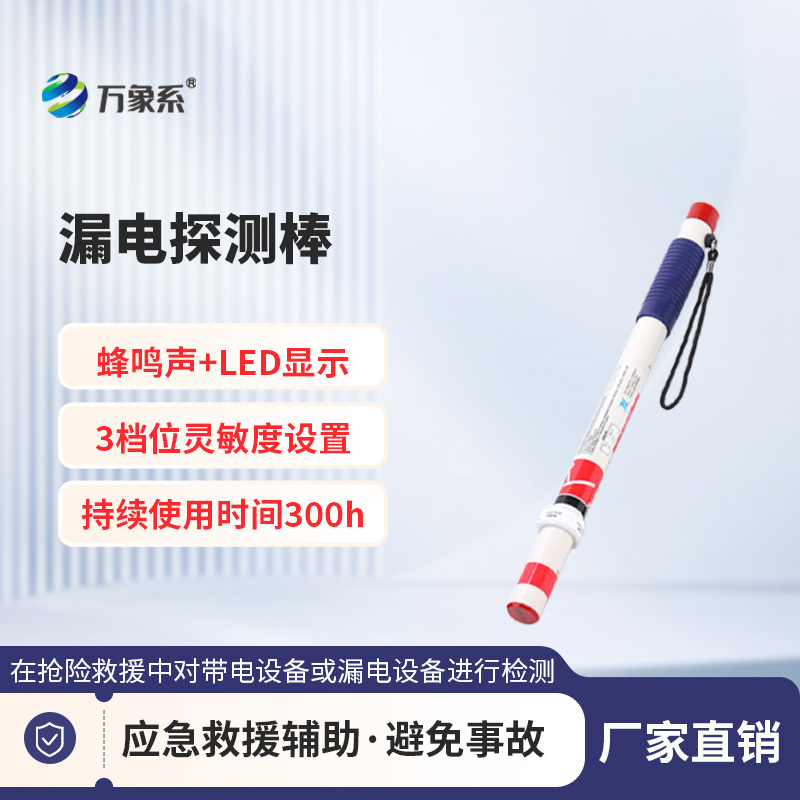

手持式漏電探測儀又稱電探測儀，漏電檢測棒，手持式漏電探測儀體積小巧、重量輕便，操作人員可以輕松握在手中，無論是在狹窄的配電箱內作業，還是在高空線路檢修時使用，都不會造成負擔，能及時發現潛藏的漏電隱患。

一、技術參數：

1、探測電壓：120V/60Hz或220V/50Hz；7.2Kv/50Hz或15kV/50Hz；

2、持續使用時間:300h；

3、工作溫度:-30℃～50℃；

4、靈敏度：3個檔位靈敏度設置；

5、尺寸：直徑45mm×長530mm（±5%）；

6、探測電壓：靠近220V電壓，調至高靈敏度檔，在距220V電壓10cm處能檢出電壓并發出警報；

7、重量：430g（±5%）。

二、適用范圍：

在搶險救援中對帶電設備或漏電設備進行檢測。

三、使用方法：

胳膊穿過探測儀的光滑的索帶，紅色斑紋區域為感應部分。

開啟裝置：旋轉模式開關環，調到高靈敏度檔位。

自測：調到高靈敏度檔位后，等待自測循環結束（至少三秒時間）有蜂鳴聲和閃光燈。

四、注意

無蜂鳴聲、閃光燈或無自測后的“唧唧”聲時，應停止使用。需按說明書排除故障。

自測中斷時，慢慢來回移動檢測儀。第1頁

持續利用高靈敏度檔位，直到確定交流電壓的大體位置。

當探測儀接近交流電時會產生蜂鳴聲和LED顯示。

感應部分接近電源時，蜂鳴聲和LED顯示會加速。當周圍有交流電環繞時則會產生偶爾的蜂鳴聲，在檢測儀運動時，這種情況比較正常，這是由別的區域的靜電荷引起的。

探測儀放的越高，電源就越容易探到。

一旦清晰的檢測到交流源時，快速的換到低靈敏度檔位或前集中檔位，來精確電源。勿接觸導體，勿放置液體中。

除開關的設定外，對第一次信號指示到交流電壓危險的影響還有很多因素。探測靈敏度取決于以下因素：

（1）如果交流電信號完全被接地金屬屏蔽，探測儀將不能探到。金屬門和金屬片會阻止交流磁界的放射。如果金屬器連接或者非常的靠近交流信號源，探測器也會感應。一些屏蔽物如濕樹葉、樹木也會使其縮小范圍，所以，當交流源附近有樹木，或者水坑時探測器會遠程發出警報。

（2）探測儀的離地面的高度和信號源的高度都會影響交流源和第一次發出警報時的距離。探測儀離地面越高，它的探測范圍就越廣。把其放置地面，其探測范圍就非常有限。這和電線的放置是一樣的。

（3）交流信號源越高，就越容易被探測。

（4）導體的物理尺寸也會影響首次報警的距離。汽車就比一小段電線交流源容易測。

注意：開始工作時請選擇高度靈敏檔位

A位置評估：手持系索的末端，向不同的方向移動，觀察LED顯示燈。如果有信號顯示，停止移動，如果信號一直報警，則試著尋找信號的來源。信號增強，蜂鳴聲頻率加快，探測儀就離交流源越近。降低靈敏度或者換到前集中檔位來精確來源。第2頁

B車輛事故：當車輛碰到電極，變壓器，建筑物，紅綠燈或者其他裝置，可使用探測儀檢測車輛、導絲、鐵絲網或者周圍的物質是否帶電。

C游泳池：游泳池的照明設備或其他電器掉進游泳池時，通常會導致游泳池導電。搶救受害者之前要用探測儀來確定一下游泳池是否存在危險。

D夜間搜索：夜間，特別是在有大風冰雹的晚上搜索時，一些樹木或電線會帶電，探測儀來確定所搜尋和營救的區域內有無導電危險。

E倒塌建筑物：爆炸，地震或風暴后的建筑物會和地下電纜相連或者二次回路，用探測儀來確定營救工作是否安全。

F火災：如發生火災，利用探測儀來確認是否有線路連接和高壓線的危險性。

G清理工作：救援人員做清理工作時，將面臨應急救援輔助發電設備的漏電風險，可用探測儀對發電設備進行檢測。

五、更換電池：

選擇安全、干燥、潔凈的地方

把探測儀平放在桌子上

松開滾花系索螺絲，含有蜂鳴器的彈簧加壓灰色后蓋就會被推出

注意兩極和電池的安裝

上面電池組正極接線柱附近的四節電池的電觸頭和蜂鳴器相接

抬高探測儀前端使電池滑出

平放探測儀使新電池滑入

小心更換后蓋，注意插入系索螺絲的地方，應與殼體的洞排列在一起

豎直擺放探測儀，小心蓋上后蓋，擰緊系索螺絲

檢驗裝置。如果自行測試不能進行，重新檢驗電池安裝是否正確第3頁

六、注意事項：

(1)在進行電壓探測時應保持警惕，并且測量后應采取適當?shù)拇胧?/p>

(2)本器材不對直流電進行危險報警。

(3)不能探測屏蔽的交流電壓，在多種電路的地區使用時應保持警惕，特別是使用低敏感或前集中檔位時。對一種來源精確操作時也不能對另一種來源疏忽大意。

(4)設置前段集中時，探測儀會從結束前提示中獲得信號。在開始時勿使用該設置或低靈敏度設置。探測儀靈敏度會降低或者不再從別的方位接收信號。注意不慎接觸未探測到的導電電線。

(5)對自動測試一定要保持警惕。利用探測儀來測試鐵絲網或?qū)Ыz是否真的安全。(6)在不確定是否有危險時不要接觸水或周圍的水池。

(7)即使網絡電線已經斷開，也一定要用探測儀來確定。應急發電設備或替代物工作時也會導致使用者的方位產生電壓，120伏特的電壓通過高架線進行二次回路會產生7200V的電壓。

(8)用肥皂水進行探測儀的清潔，靠近蜂鳴器后蓋的地方不是防水的，清洗時注意不要進水。

(9)本產品不配備電池，電池需單獨購買。
